Especificações
Velocidade de corte: 80m / min
Formato gráfico suportado: DWG, DXF
Aplicação: Corte a Laser
Condição: Nova
Espessura de corte: 0-25mm
CNC ou não: sim
Modo de Refrigeração: Refrigeração a Água
Software de Controle: Cypcut
Lugar de origem: China Anhui (continente)
Marca: ACCURL
Certificação: CE, ISO, SGS

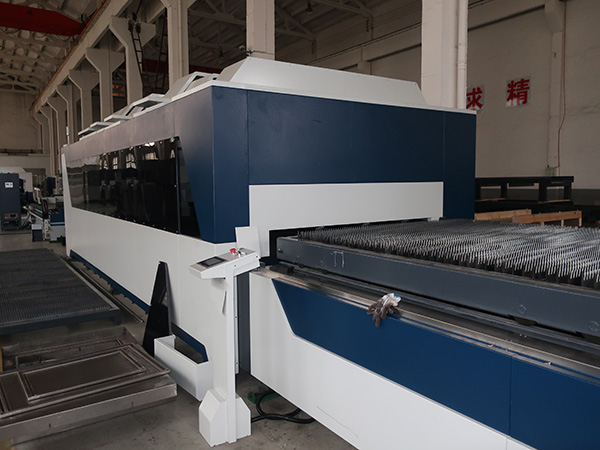

Nome do produto: cortador de tubo & placa de laser de fibra
Fonte de alimentação: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
forma de corte: placa e tubo
Área de trabalho: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Tipo: corte de Lasr da fibra
Velocidade de posição máxima: 80m / min
Diâmetro cuting do tubo: 30mm-220mm
Comprimento de corte do tubo: menos de 6m
X, Y posição do eixo accucy: 0.05mm
X, exatidão da repetibilidade do eixo de Y: 0.025mm
Serviço pós-venda fornecido: Engenheiros disponíveis para prestar serviços de manutenção no ultramar à maquinaria
Vantagens da máquina de corte a laser de fibra:
1. Excelente qualidade do trajecto: Ponto laser menor e alta eficiência de trabalho, alta qualidade.
2. Alta velocidade de corte: a velocidade de corte é de 2 a 3 vezes mais que a mesma máquina de corte a laser de CO2.
3. Corrida estável: adote lasers de fibra de importação de alto nível mundial, desempenho estável, peças-chave podem chegar a 100.000 horas;
4. Alta eficiência para conversão fotoelétrica: Compare com a máquina de corte a laser de CO2, a máquina de corte a laser de fibra tem três vezes a eficiência de conversão fotoelétrica.
5. Baixo custo: Poupe energia e proteja o meio ambiente. Taxa de conversão fotoelétrica é de até 25-30%. Baixo consumo de energia elétrica, é apenas cerca de 20% -30% da tradicional máquina de corte a laser de CO2.
6. Baixa manutenção: transmissão de linha de fibra não precisa refletir lente, economizar custos de manutenção;
7 operações fáceis: transmissão de linha de fibra, nenhum ajuste do caminho óptico.
Parâmetros técnicos
Área de trabalho eficaz (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Diâmetro máximo do tubo | 200mm (pode ser personalizado por 600mm) | ||
Comprimento da tubulação | 6mm | ||
Curso do eixo Z | 120 mm | ||
Velocidade de posição máxima | 60 m / min | ||
X, precisão da posição do eixo Y | 0,05 mm | ||
Precisão da repetibilidade de X, Y | 0,025 mm | ||
Fonte de laser | 500 w / 700 w / 750 w / 800 w / 1000 w / 1200 w / 2000 w | ||
Aço carbono | ≤10mm | ||
Aço inoxidável | ≤ 4 mm | ||
Alumínio | ≤ 4 mm | ||
Configuração padrão
Fonte de alimentação de fibra | Raycus / IPG | ||
Cabeça de corte de fibra | Raytool | ||
Corpo da máquina | TAYOR | ||
Feixe Cruzado | TAYOR | ||
Mesa de trabalho | TAYOR | ||
Caixa de velocidade | Ápice | ||
X, Y Rack e pinhão | Linden Suécia | ||
Parafuso da esfera | Taiwan Hiwin | ||
trilho | Taiwan Hiwin | ||
Sistema pneumático | Japão SMC | ||
sistema de refrigeração | Tayor | ||
Componentes elétricos | Schneider | ||
Sistema de controle | CypCut | ||
Servo motor AC e motorista | Yaskawa | ||
Software CAD / CAM | Profissional Smart Nest | ||
Parâmetro de corte(Poder do laser 700w no caso)
Potência do laser (W) | Material | Espessura (mm) | Velocidade (m / min) | Gás de corte |
700W | Aço inoxidável | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Aço carbono | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Custo total de eletricidade
Unid | Potência (kw) | Potência Total (kw / h) | Custo total (usd / h) |
Laser | 2.9 | ≦ 20,9 | USD2,0 (Responsável por 60% da carga total) |
máquina | 9.5 | ||
resfriador | 4.5 | ||
Compressor de ar | 4 |
Custo do gás
Tipo de gás | Preço (USD / cilindro) | Capacidade (min / cilindro) | Custo (USD / H) | Observação |
O2 | 2.5 | 60 | 2.5 | Aço carbono de 1mm |
N2 | 4.2 | 15 | 16.5 | Aço carbono de 1mm |
Liquid N2 | 55 | 120 | 4.5 | 1mm de aço inoxidável |
Ar | 1,1 (compressor de ar) | com menos de 2mm de aço carbono, corte de qualidade |
Termos de instalação
O pessoal do vendedor supervisionará a instalação da seguinte forma:
1) instalação e montagem
2) Posicionamento da máquina e da mesa de trabalho
3) Corrida de cabos e mangueiras do ponto de entrada de serviço
4) Conexão de cabos elétricos e mangueiras de gás para a máquina
Termos de treinamento
Após o comissionamento, o técnico do vendedor começará o treinamento.
O cliente deve fornecer material e consumíveis suficientes para garantir a conclusão satisfatória do treinamento.
O treinamento será composto das seguintes coisas:
1) Visão geral da máquina
2) recursos de controle e operação
3) Manutenção e ajuste da máquina
4) Execução supervisionada da máquina
O treinamento do operador da máquina é simultâneo à instalação e comissionamento, portanto, o pessoal deve estar sempre disponível.
