Especificações
Velocidade de corte: 0-30000mm / min
Formato gráfico suportado: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, Outros
Aplicação: Corte a Laser
Condição: Nova
Espessura de corte: 6mm
CNC ou não: sim
Modo de Refrigeração: Refrigeração a Ar
Software de Controle: FSCUT2000, software de corte especial Chutian
Lugar de origem: Anhui, China (continente)
Certificação: CCC, ISO
Serviço pós-venda fornecido: Engenheiros disponíveis para prestar serviços de manutenção no ultramar à maquinaria
Campos de Aplicação
máquina adota o mais sofisticado laser IPG / SPI, combinando pórtico CNC máquina projetada por nossa empresa e corpo de solda de alta resistência, após recozimento de alta temperatura e usinagem de precisão por grande fresadora CNC. Tem boa rigidez e estabilidade com parafusos esféricos de precisão, acionamento de acionamento de guia linear. É principalmente para cortar chapas metálicas abaixo de 8mm em alta velocidade e alta precisão. O laser de fibra tem uma série de vantagens, como alta qualidade de feixe, alto brilho, altas taxas de conversão, operação livre de manutenção, estável e confiável de baixo custo e tamanho pequeno, etc. O corte assistido por ar é o nível mais avançado de corte a laser , que é particularmente adequado para corte de precisão de aço inoxidável, aço de cartão. É amplamente utilizado em produtos de metal, hardware, máquinas de precisão, autopeças, óculos, jóias, placa de identificação, eletrônicos, brinquedos, publicidade e outras indústrias.
Descrição para a máquina:
1. Esquema e composição do produto

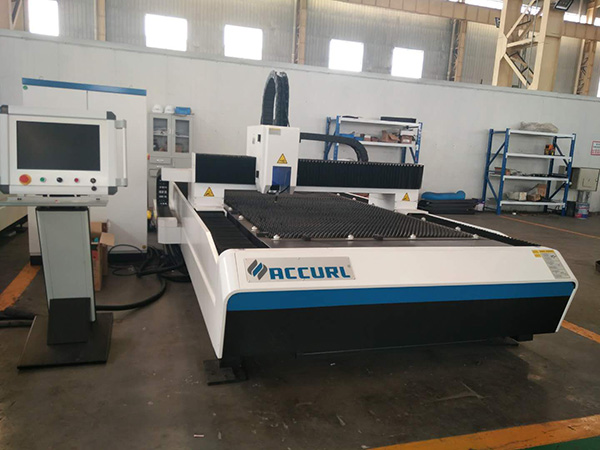

Máquina de corte a laser de fibra é composta de laser de fibra, cabeça de corte, sistema de controle, sistema de arrefecimento, a unidade da máquina, sistema de degustação de escape etc.
2. desempenho do produto
Amplamente utilizado no corte de chapas metálicas, como aço carbono, aço inoxidável, ligas de aço e outros materiais metálicos. Também podemos processar várias formas e tamanhos de peças; cortar todos os tipos de texto, logotipo e padrão.
Faixa de corte: Placa 3000mm * 1500mm,
Espessura de corte de aço carbono: 0.2mm-6mm
Largura de corte: 0,08—0,15 mm
A máquina X, Y, curso da linha central de Z 3000mm * 1500mm * 100mm
Precisão de posicionamento: ± 0.05mm / 1000mm
Precisão de posicionamento de repetição: ± 0.03mm / 1000mm
Velocidade ociosa da máquina padrão: 30m / min
A velocidade de marcha lenta máxima: 50m / min
Placa de 1mm de espessura O2 Max velocidade de corte:
(IPG-1000 Laser) 10m / min
(SPI-CW-1500 Laser) 15m / min
Profundidade máxima de corte:
Aço Carbono (O2) 7mm
Aço inoxidável (N2) 3.5 ~ 4mm
Aço inoxidável (O2) 6mm
3. A lista do sistema de produtos:
Laser
Lasers FIber: 1000W (SPI opcional)
Caminho óptico externo e cabeça de corte
Cabeça de corte a laser Cabeça de corte automática de alta precisão
Sensor capacitivo BCS100, Automatic siga
Lente de focagem 25,4 F = 100
A máquina host
Plataforma de máquina e acessórios cabeça de corte de 3000mm * 1500mm
O parafuso da esfera do eixo X 4010 parafuso de alta velocidade; O trilho de 35 mute; TAIWAN HIWIN
O eixo Y de rolando guia 5050 parafuso de alta velocidade; O trilho mudo 45; TAIWAN HIWIN
Redutor planetário VRB140, Japão SHIMPO
Tendo o Japão, NSK
Capa protetora contra poeira Qingdao, HEMA
Corrente de arrasto PKK, China
